65W三口氮化鎵充電器拆解方案

發布時間:2024-10-23

65W三口氮化鎵充電器拆解方案

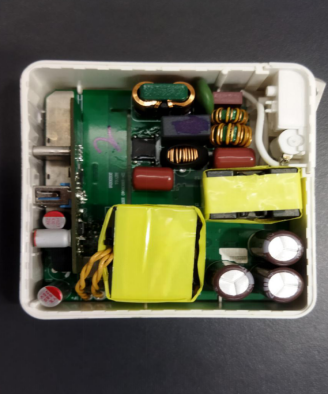

  推出的一款65W氮化鎵充電器,這款充電器為方塊造型,并配有折疊插腳,小巧便攜。充電器采用2個USB-C和1個USB-A接口配置,任一USB-C接口均支持65W快充,且三口同時使用時均支持快充,能夠滿足手機,筆記本電腦的快充需求。下面就對這款氮化鎵充電器進行拆解,看看內部的方案設計。

  側身外殼上標注有產品參數信息

65W三口氮化鎵充電器拆解方案

  型號:A1901

  輸入:100-240V~50/60Hz 1.5A

  USB-C:5V3A、9V3A、12V3A、15V3A、20V3.25A

  PPS:3.3-21V3A

  輸入端配備可折疊國標插腳,攜帶方便且不易刮傷其它電子產品。

  輸出端配備兩個USB-C和一個USB-A接口

  此外輸出端邊緣還設有LED指示燈。

  和蘋果61W充電器對比,體積優勢明顯。

  接通電源,充電器指示燈亮綠光。

  使用ChargerLAB POWER-Z KM003C測得三個USB-C口都支持FCP、SCP、AFC、QC3.0/5、SFCP、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充電協議。顯示具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位,以及3.3-21V3A一組PPS電壓檔位。
